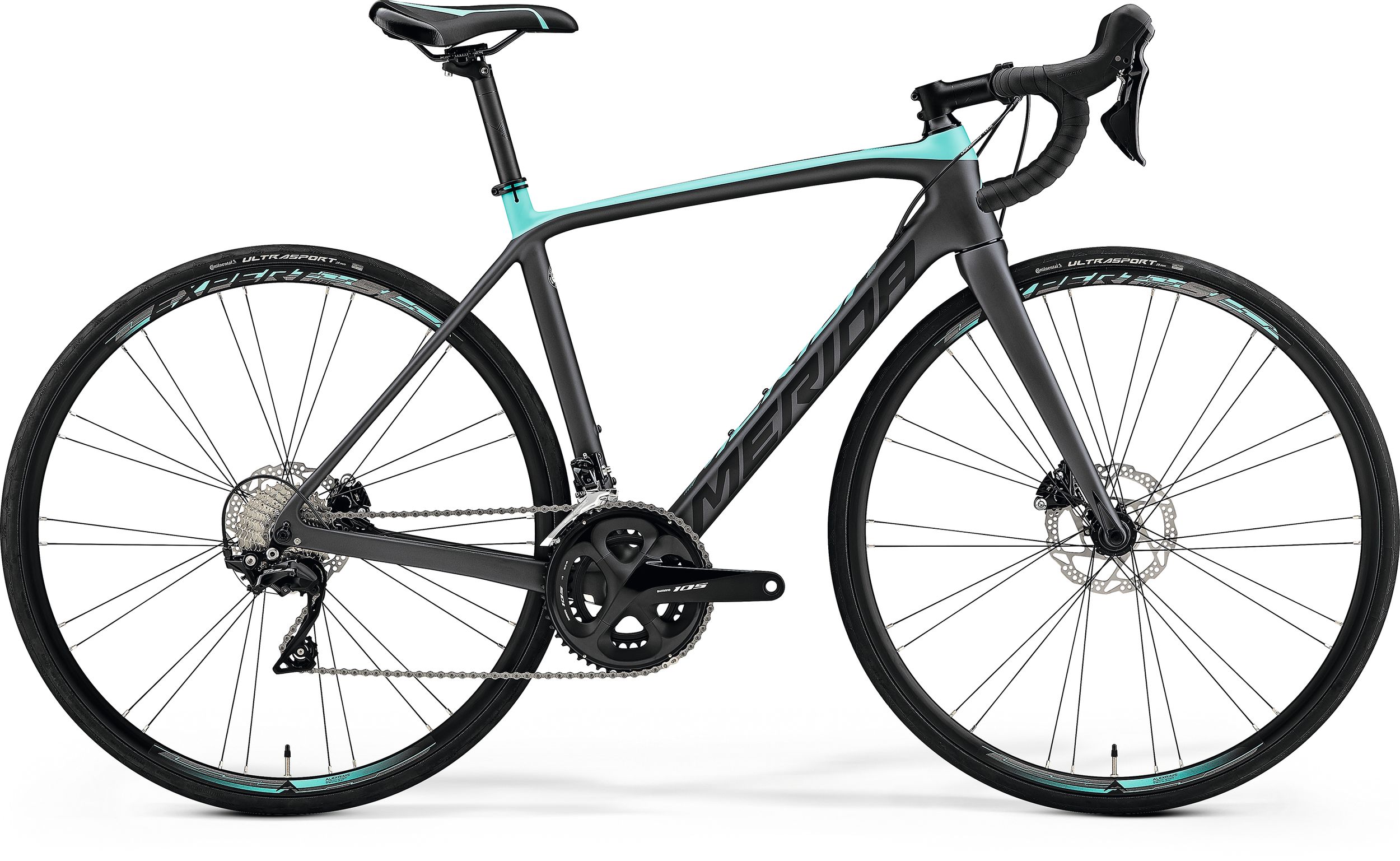

SCULTURA DISC 4000-JULIET

SCULTURA DISC 4000-JULIET



Finn forhandler
Ramme SCULTURA CF2 DISC
Rammestørrelse XXS, XS, S, S/M, M/L, L, XL
Farge SILK DARK SILVER (TEAL)
Gaffel SCULTURA CF2 DISC
Bremsehendel Shimano 105 R7000
Styrelager MERIDA M2331 Neck
Styre MERIDA Expert SL
  • 31.8mm diameter
  • -5° stem angle
Holker / styretape MERIDA Road Expert
Krankgir Shimano 105
  • GS mid/long cage
Fremre girhendel Shimano R7025 disc
Bakre girhendel Shimano R7025 disc
  • 27.2mm diameter
  • 15mm setback
  • Carbon
Sadelklemme MERIDA Expert
Sadel MERIDA Juliet Sport
Kjede KMC X11-1
Kjedefører MTK700 SP40
Kranklager Shimano Pressfit BB71
  • 11-30 teeth
  • 11 speed
  • 17mm inner width
  • 22mm height
  • 100x12mm width front hub
  • 28 spoke holes
  • Centerlock
  • 142x12mm width rear hub
  • 28 spoke holes
  • Centerlock
Frontaksling MERIDA QR48N 12-100
Bakaksling MERIDA QR48 12-142
Eiker Double Butted Black stainless

weighed at frame size S (w/o pedals)

Sykkelramme Geometri Bilde
Rammestørrelse XXS XS S S/M M/L L XL
Dekkstørrelse 28" 28" 28" 28" 28" 28" 28"
ST - Seat Tubes (mm) 440 470 500 520 540 560 590
TT - Top Tube (mm) 515 520 530 545 560 575 590
CS - Chain Stays (mm) 408 408 408 408 408 408 408
HTA - Head Tube Angles (°) 71 71 72 73 73 73 73.5
STA - Seat Tube Angle (°) 75 74.5 74 74 73.5 73 73
BD - Bottom Bracket Drops (mm) 66 66 66 66 66 66 66
HT - Head Tube Length (mm) 120 130 140 150 170 190 215
FL - Fork Length (mm) 375 375 375 375 375 375 375
R - Reach (mm) 376 373 375 386 390 394 401
S - Stack (mm) 519 529 542 555 574 593 619
WB - Wheel Base (mm) 982 983 979 985 998 1005 1014
SH - Stand Over Height (mm) 701 720 750 769 787 807 836

Noen ganger kan det skje spesifikasjonsendringer for å unngå større forsinkelser på produksjons- og leveringstider.

Vær oppmerksom på at disse endringene kanskje ikke alltid gjenspeiles på produktsider og bilder.



Highlights

CF2 frame with more relaxed geometry than the CF4. Truncated ‘NACA Fastback’ profiled down tube and seat tube for aerodynamics. Tapered 1 1/8" to 1 1/2" head tube for confidence inspiring handling. Caliper version runs quick release hubs, Disc version has through axle for extra lateral stiffness and complete internal cable routing. Flat mount rear disc brake with disc cooler technology.

Alle høyytelses DISC landeveissykler har 12 mm gjennomgående boltaksler for større hjulstivhet og nøyaktig skiveinnretting ved skifte av hjul. CF4-modellene bruker R.A.T-systemet, lynraskt å åpne og lukke.

Alle REACTO-modeller har gaffel i fullkarbon med konisk kronerør for å oppnå presis og tillitsskapende håndtering. Aluminium- og CF2 karbonmodeller har "vanlig" 1 1/8"- til 1 1/2"-kon. Den høye enden av CF4-rammen har en slankere frontprofil og bruker 1 1/8"- til 1 1/4"-kon.

Resultatene av våre vindtunnelundersøkelser fra REACTO-designprosjektet er brukt til å skape et mindre, aerodynamisk optimert NACA Fastback rørprofil. Den mer ekstreme avkuttingen av rørenes dråpeform gir perfekt luftstrømning med laveste mulige vekt.

En smidd aluminiumsdel under fremre og bakre skivebremskaliper leder bort varme gjennom CNC-maskinerte kjølefinner og gir 35 % mindre oppvarming og raskere temperaturreduksjon for stabile bremseytelser.

I øvre ende av skalaen ligger vår CF4 ramme med 850 g (størrelse M/L) for versjonen med kaliperbrems, mens rammesettet CF4 med skivebrems veier inn med 1000 g (størrelse M/L). Dette er ganske utrolige verdier, og vi har livstidsgaranti på alle våre rammer, også ved bruk i sykkelløp.

SCULTURA DISC og felgversjon kan monteres med 25 mm brede dekk, og gir maksimalt veigrep og overføring av den økte bremsekraften til veien. De 25 mm dekkene gir også forbedret komfort.

Teknologi

Back to overview

FLEX-STAY

Setet og kjedestagprofilen, og karbonmaterialets oppleggingsmønster, er tilpasset for å fungere som en flat bladfjær som absorberer dumper i underlaget og reduserer vibrasjoner.

Watch Video
Back to overview

X-TAPER HEADTUBE

Ved å bruke et konisk styrerør med 1 1/8"-lager i toppen og 1 1/4" eller 1 1/2" i bunnen, oppnår vi overlegen stivhet og presis og tillitsskapende styring.

Watch Video
Back to overview

INTERNAL CABLE ROUTING

Kabler/wire er trukket gjennom rammen, og innganger og utganger går gjennom smidige gjennomføringer. Sykkelen ser ryddig ut og kabler/wire er beskyttet mot fuktighet og smuss.

Watch Video
Back to overview

DI2 READY

Sykler/rammer med symbolet Di2 Ready er klargjort for montering av Di2-teknologi med batterifeste i setepinnen eller i gaffelens kronerør.

Watch Video
Back to overview

NANO MATRIX CARBON

For å beskytte karbonrammenes integritet limes fibrene sammen med en epoxymasse som er tilsatt nanopartikler, noe som øker motstandskraften mot støt med opptil 40 %.

Watch Video
Back to overview

AWS

Når vi lager de enkelte karbonelementene, benytter vi en oppblåsbar blære for å sørge for at det ikke dannes skrukker på innsiden av røret, fordi disse legger til vekt og utgjør svake punkter. Resultatet er en lettere, stivere og sterkere ramme.

Watch Video
Back to overview

NACA FASTBACK PROFILE

Aerodynamikken er basert på en NACA0028 dråpeprofil (National Advisory Committee for Aeronautics) som er kuttet av. Luften beveger seg rundt røret som om den manglende bakre delen av dråpeprofilen fremdeles var der, og det sparer vekt med mindre materiale.

Watch Video
Back to overview

DISC COOLER

En smidd aluminiumskomponent under fremre og/eller bakre kaliper leder varmen vekk via CNC-maskinerte kjølefinner. Tester viser at temperaturene reduseres med cirka 35 % og kjøletiden er redusert slik at bremsenes ytelser optimaliseres.
