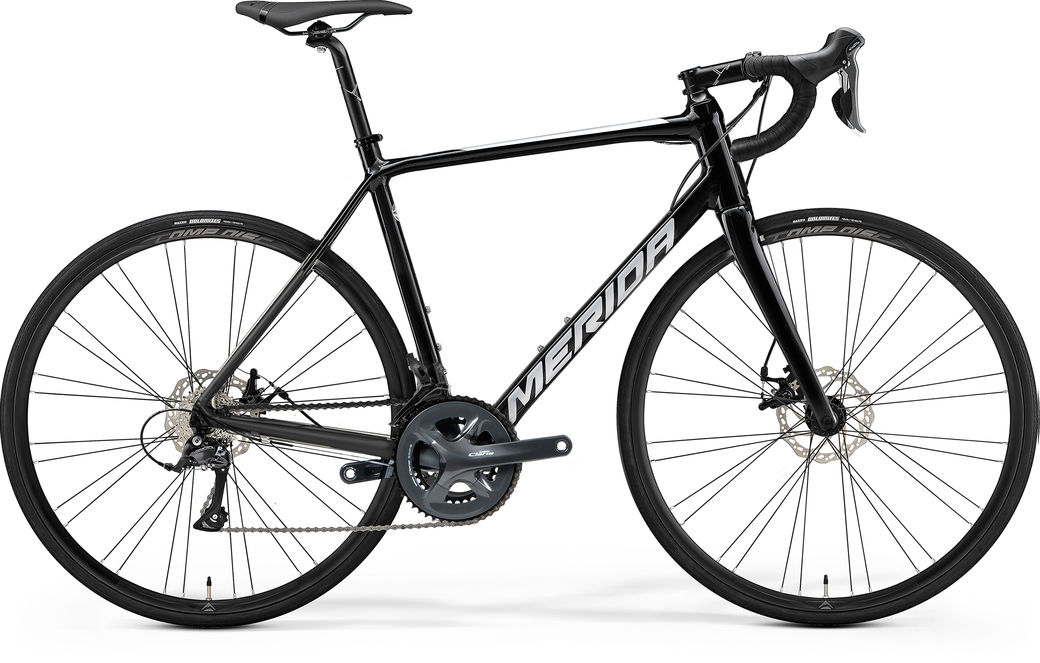

SCULTURA DISC 100

SCULTURA DISC 100



판매점 검색
  • material: aluminium
  • 700C wheelsize
  • 100x12/ 135x9mm axle standard
  • BSA bottom bracket standard
프레임 사이즈 4XS, 3XS, XXS, XS, S, S/M, M/L, L, XL
색상 MATT BLACK (WHITE)

material : carbon

브레이크 (앞) Promax Decode R; Mechanical Disc
브레이크 (뒤) Promax Decode R; Mechanical Disc
로터 (앞) Promax G160, 160mm
로터 (뒤) Promax G160, 160mm
브레이크 레버 Shimano Claris
헤드셋 MERIDA M2341 Neck
  • material: aluminium
  • material: aluminium
  • 31.8mm diameter
  • -6° stem angle
  • 70 mm-4S/3S, 80 mm-XXS/XS, 90 mm-S, 100 mm-SM/ML, 110 mm-L/XL
그립 MERIDA ROAD COMP
드레일러 (앞) Shimano Claris
쉬프터 (앞) Shimano Claris
쉬프터 (뒤) Shimano Claris
  • material: aluminium
  • 27.2mm diameter
  • 12mm setback
싯 클램프 MERIDA Expert
체인 KMC M700
  • 50-34 teeth
  • 165 mm-4S/3S/XXS, 170 mm-XS/S, 172.5 mm-SM/ML, 175 mm-L/XL
크랭크 사이즈 165 mm-4S/3S/XXS, 170 mm-XS/S, 172.5 mm-SM/ML, 175 mm-L/XL
  • 11-28 teeth
  • 8 speed
바텀 브라켓 FSA TH-7420ST, Cartridge Bearing
  • 17mm inner width
  • 24mm height
허브 (앞) VP M700F; 100x9 WHF; 24 SPH
허브 (뒤) VP M700R; 130x9 WHF; 28 SPH
액슬 (앞) MERIDA QR48N 12-100
액슬 (뒤) QR
스포크 Black stainless
자전거 프레임 지오메트리 이미지
프레임 사이즈 4XS 3XS XXS XS S S/M M/L L XL
타이어 사이즈 28" 28" 28" 28" 28" 28" 28" 28" 28"
St 싯 튜브 Mm 380 410 440 470 500 520 540 560 590
Tt 탑 튜브 Mm 490 500 515 520 530 545 560 575 590
Cs 체인 스테이 Mm 408 408 408 408 408 408 408 408 408
Hta 헤드 튜브 각도 Deg 70 70.5 71 71 72 73 73 73 73.5
Sta 싯 튜브 각도 Deg 75 75 75 74.5 74 74 73.5 73 73
Bd 바텀 브라켓 드롭 Mm 70 70 66 66 66 66 66 66 66
Ht 헤드 튜브 길이 Mm 95 100 120 130 140 150 170 190 215
Fl 포크 길이 Mm 375 375 375 375 375 375 375 375 375
R 리치 Mm 358 366 376 373 375 386 390 394 401
S 스택 Mm 492 499 519 529 542 555 574 593 619
Wb 휠 베이스 Mm 972 979 982 983 979 985 995 1005 1014
Sh 스탠드 오버 높이 Mm 654 669 697 720 744 762 779 798 826

주요기능

모든 모델에는 테이퍼드 형태의 풀 카본 스티어러 포크가 장착되어 정확하고 자신감있는 핸들링을 제공합니다. 알루미늄 및 CF2 카본 모델에는 '일반적인' 1 1/8"~1 1/2" 테이퍼드가 적용되어 있으며, 하이엔드 CF4 프레임은 헤드튜브가 가늘어지면서 1 1/8 "~ 1 1/4"테이퍼드를 사용합니다.

리액토 디자인 프로젝트중 윈드 터널 테스트는 공기역학적으로 최적화된 'NACA Fastback' 튜브 프로파일을 제작하기 위해 진행되었습니다. 꼬리 부분이 잘려나간 물방울 형태의 튜브는 가장 적은 무게로 완벽한 공기 흐름을 만들어 냅니다.

기술

Back to overview

프로라이트 66 트리플 버티드 알루미늄

우리의 검증 된 하이엔드 알루미늄 (6066)은 매우 가볍고 내구성이 뛰어납니다. 트리플버티드 공정과 하이드로 포밍 기술을 사용하여 알루미늄 튜브를 제작, 최상의 무게대비강성을 얻었습니다.

Watch Video
Back to overview

HFS - 하이드로 포밍 시스템

튜브를 제작할 때. 음각 형태의 몰드에 삽입되고 나면, 뜨거운 물과 오일을 내부로 넣어 압력을 가해, 복잡한 형태의 튜브도 문제없이 생산 가능합니다

Watch Video
Back to overview

X-테이퍼 헤드튜브

메리다의 X-테이퍼 헤드튜브는 테이퍼드 포크를 위한 공간을 제공, 강성과 정교함을 높여 안정적인 조향성을 끌어냅니다.

Watch Video
Back to overview

스무스 웰딩

'더블 패스 웰딩' 이라고 불리기도 하며, 용접 부위를 두 번 가공하여 프레임에 깔끔한 라인을 만들어 줍니다. 얼핏 보면 카본 프레임과도 동일한 룩을 갖습니다.

Watch Video
Back to overview

인터널 케이블 라우팅

프레임에 정교하고 세밀하고 만들어진 케이블 입/출구를 통해, 브레이크와 변속 케이블이 프레임 내부를 지나게 됩니다. 이는 케이블의 외부 노출을 막아 외관상 깔끔할 뿐더러, 수분이나 먼지 등 이물질로 부터 케이블이 오염되는 것을 원천적으로 방지하는 기술입니다.

Watch Video
