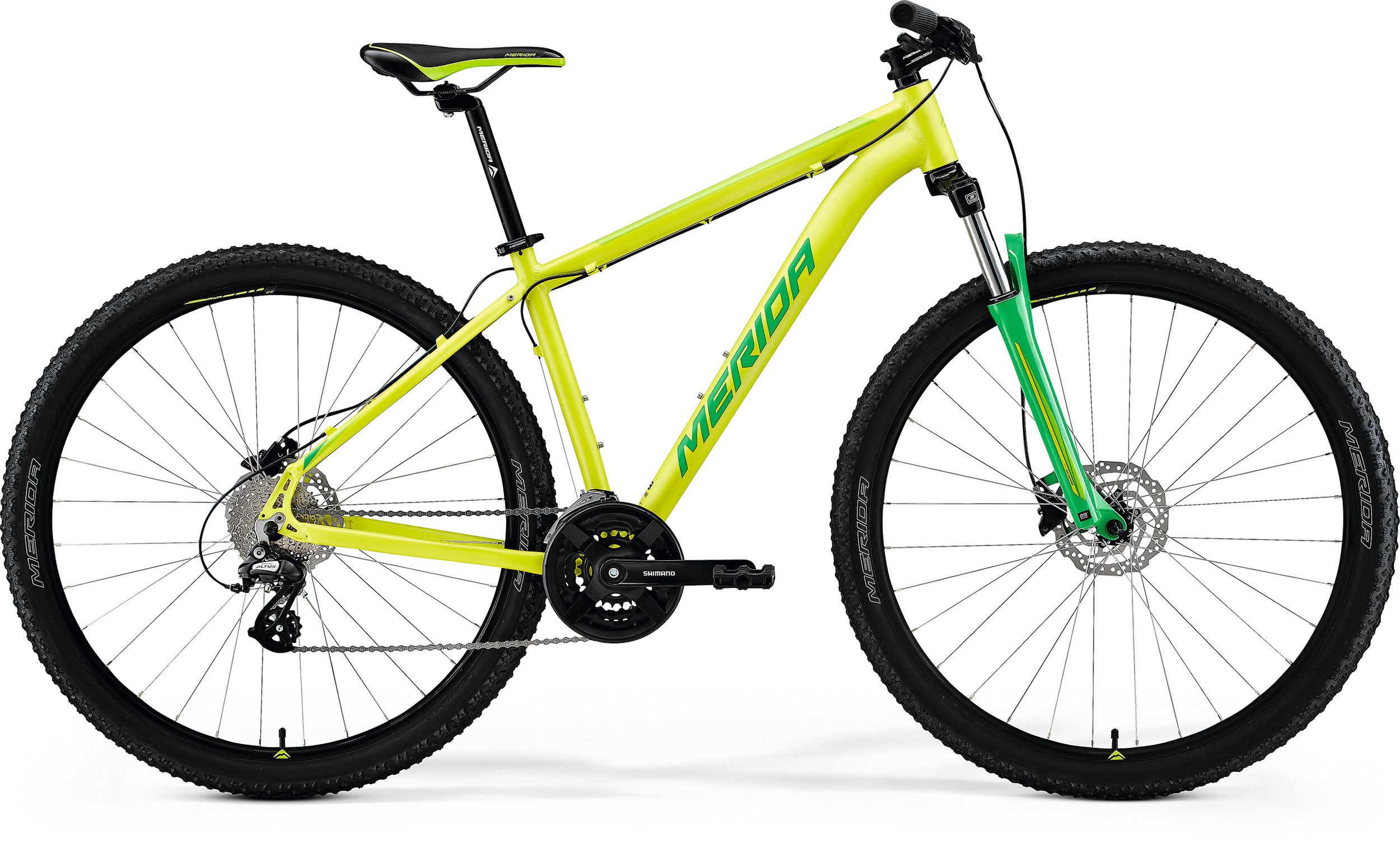

BIG.NINE 15

BIG.NINE 15



Nájsť predajcu
  • material: aluminium
  • 29x2.25" max. wheelsize
  • 135x9mm axle standard
  • BSA bottom bracket standard
  • Coil
  • 100mm suspension travel
  • 29x2.25" max. wheelsize
prešmykovač Shimano FD-TY700
prehadzovač Shimano RD-M310
radenie Shimano ST-EF505
  • BR-MT200 brake caliper
kľuky 170 mm-S, 175 mm-M/XXL
  • 42-34-24 teeth
  • 170 mm-S, 175 mm-M/XXL
stredové zloženie FSA TH-7420ST-W, Cartridge Bearing
reťaz Sunrace M84
  • 100x9mm width front hub
  • 32 spoke holes
  • Centerlock
  • 135x9mm width rear hub
  • 32 spoke holes
  • Centerlock
  • 17mm inner width
  • material: aluminium
  • 11-32 teeth
  • 8 speed
  • material: aluminium
  • 31.8mm diameter
  • 6° stem angle
  • 70 mm-S, 80 mm-M, 90 mm-L, 100 mm-XL, 110 mm-XXL
dĺžka predstavca 70 mm-S, 80 mm-M, 90 mm-L, 100 mm-XL, 110 mm-XXL
  • material: aluminium
  • 690mm width
  • 15mm rise
gripy MERIDA EC
  • material: aluminium
  • 30.9mm diameter
  • 15mm setback
sedlo MERIDA Sport comfort
pedále VP VPE-891

weighed with 29" wheels and at frame size M, without pedals

Obrázok geometrie rámu
Veľkosť rámu S M L XL XXL
Veľkosť kolies 29" 29" 29" 29" 29"
St - Sedlová trubka (Mm) 382 448 486 532 583
Tt - Horná rámová trubka (Mm) 558 579 599 619 640
Cs - Dĺžka zadnej stavby (Mm) 450 450 450 450 450
Hta - Uhol hlavovej trubky (°) 70 70 70.5 70.5 70.5
Sta - Uhol sedlovej trubky (°) 73.5 73.5 73.5 73 73
Bd - Výška stredového zloženia (Mm) 60 60 60 60 60
Ht - Dĺžka hlavovej trubky (Mm) 100 110 120 130 140
Fl - Dĺžka vidlice (Mm) 506 506 506 506 506
R - Reach (Mm) 373 387 400 413 427
S - Stack (Mm) 614 623 635 644 654
Wb - Rázvor kolies (Mm) 1071 1092 1106 1126 1147
Sh - Výška rámu v mieste obkročenia (Mm) 698 755 789 829 869

Vybrané vlastnosti

Okrem karbónových verzii modelu BIG.NINE máme v ponuke aj hliníkové rámy BIG.NINE LITE a BIG.NINE/SEVEN TFS. Zatiaľ čo rámy LITE majú rovnakú v pretekoch osvedčenú geometriu ako karbónové modely, bicykle TFS ponúkajú viac uvoľnenú geometriu s použitím kratšej hornej rámovej trubky a vyššou hlavovou trubkou, vďaka čomu má bicykel vzpriamenejší posed a lepšiu viditeľnosť na cestu pred sebou. Rámy TFS majú vnútorné vedenie káblov, hladké zvary, kónickú hlavovú trubku, zadnú brzdu vnútri zadnej stavby a montážne body bre blatníky, nosič a bočný stojan.

Naše klasické hardtaily sú chrbtovou kosťou našej ponuky a ukazujú obrovské skúsenosti a vedomosti, ktoré sme počas 47 rokov návrhu a produkcie bicyklov získali. Rady BIG.NINE a BIG.SEVEN symbolizujú symbiózu medzi technológiami moderných rámov, pozornosťou k detailom a remeselnou zručnosťou so známkou „Made in Taiwan“.

Technológie

Back to overview

RACELITE 61 ALUMINIUM

Na bicykloch používame hliníkovú zliatinu minimálne úrovne 6061. Vďaka nej je možné vytvoriť ľahké a vyspelé rámy. Pri výrobnom procese sú trubky s dvojito ťahanou hrúbkou stien podrobené dodatočnej tepelnej úprave pre dosiahnutie ľahkého a tuhého rámu.

Watch Video
Back to overview

TFS - TECHNO FORMING SYSTEM

Technoforming je proces mechanického tvarovania, pri ktorom sú trubky tvarované vo forme s použitím vnútorného kovového jadra.

Watch Video
Back to overview

F-MOUNT

Bicykle s vlastnosťou F-Mount majú integrované montážne body pre blatníky (niektoré bicykle vyžadujú špeciálne určené blatníky) vďaka čomu je ich montáž rýchla a jednoduchá.

Watch Video
Back to overview

K-MOUNT DROP-OUT

Špeciálne navrhnutá koncovka zadnej stavby hliníkových rámov pre kotúčové brzdy, ktorá má integrované rozhranie pre montáž bočného stojana. Zaručí tak optimálnu torznú tuhosť aj počas brzdenia, čo je významný bezpečnostný prvok.

Watch Video
Back to overview

C-MOUNT

Bicykle s vlastnosťou C-Mount majú v ráme integrované montážne body pre zadný nosič (niektoré modely vyžadujú špeciálne určený nosič), vďaka čomu je ich inštalácia rýchla a jednoduchá.
