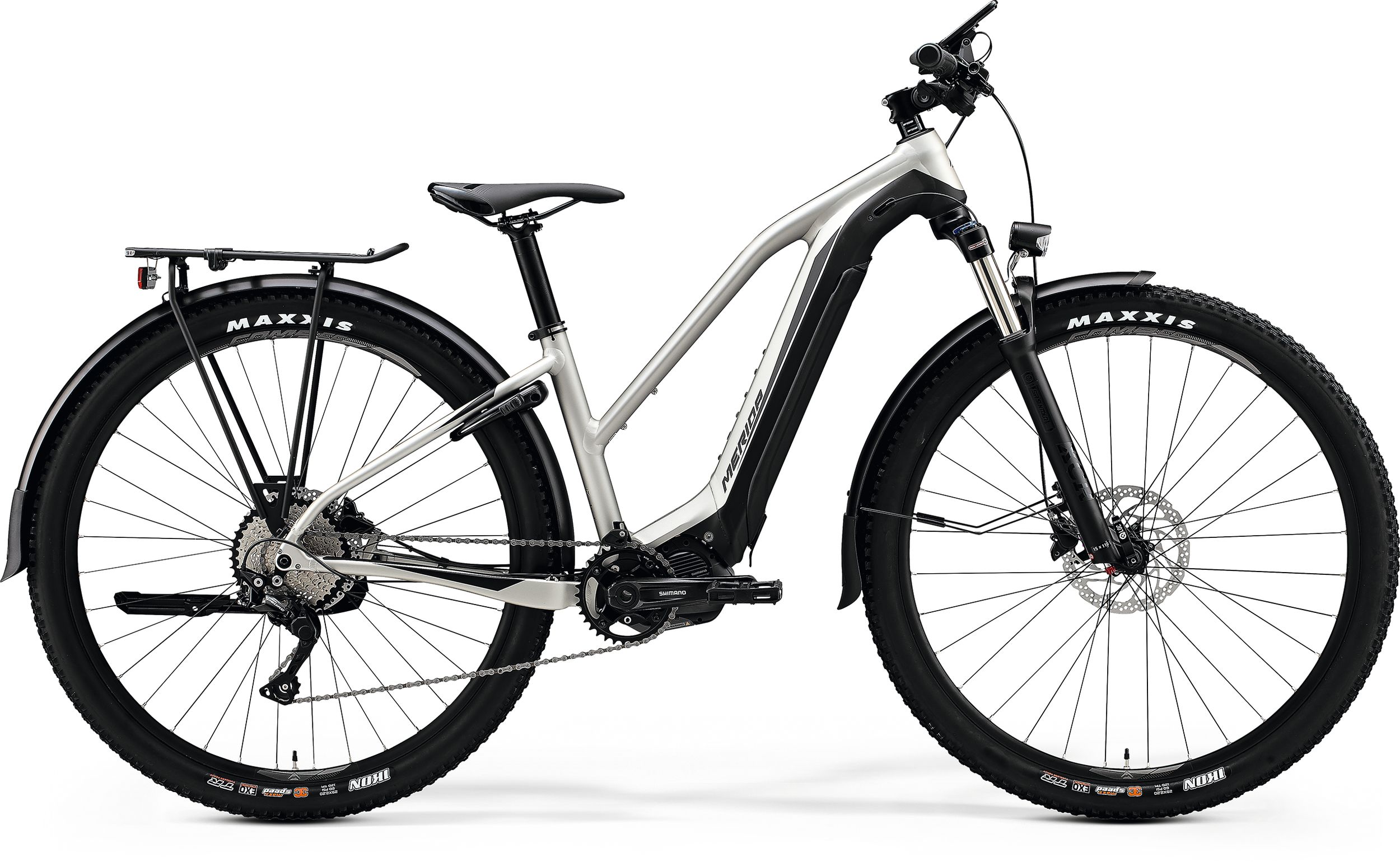

eBIG.TOUR 400 EQ

eBIG.TOUR 400 EQ



Finn forhandler
  • material: aluminium
  • 29" wheelsize
  • 148x12mm axle standard
  • intube
  • max. 504 Wh
Rammestørrelse S, M, L, XL
Farge MATT TITAN/BLACK
  • Air
  • 100mm suspension travel
  • Tapered
  • 51mm fork offset
Styrelager MERIDA 1901
  • material: aluminium
  • 720mm width
  • 10mm rise
  • material: aluminium
  • 31.8mm diameter
  • adjustable
  • 90 mm all sizes
Holker / styretape MERIDA Expert TK
Bakgir Shimano Deore Shadow+
Bakre girhendel Shimano Deore
  • material: aluminium
  • 34.9mm diameter
  • 0mm setback
Sadelklemme MERIDA Expert
  • VPE-537
Kjede CNHG54
Kjedefører MTK700 SP40
  • 36 teeth
  • Shimano FC-E8000
  • 165 mm-S/M/L, 170 mm-XL
Kranklager included
  • 11-42 teeth
  • 10 speed
  • 20mm inner width
  • material: aluminium
  • 110x15mm width front hub
  • 32 spoke holes
  • Centerlock
  • 148x12mm width rear hub
  • 36 spoke holes
  • Centerlock
  • including removeable lever, 6/4mm allen key
Skjermer Sunnywheel SW-FA311-65A/ SW-FA311-65E1
Eiker Black stainless
lys Herrmans H-BLACK MR4 E / Herrmans H-Cargo integrated in MERIDA MIK carrier
bagasjebrett MERIDA TA-7603B w/spring clamp + H-Cargo light
støtte CL-KA98, 29"
batterilås Abus key
display Shimano SC-E6100
rammelås Abus 5650 LH-3 lock

weighed at frame size S without pedals

manual MERIDA
Sykkelramme Geometri Bilde
Rammestørrelse S M L XL
Dekkstørrelse 29" 29" 29" 29"
ST - Seat Tubes (mm) 380 430 480 530
TT - Top Tube (mm) 575 590 610 630
CS - Chain Stays (mm) 465 465 465 465
HTA - Head Tube Angles (°) 68 68 68 68
STA - Seat Tube Angle (°) 74.5 74.5 74.5 74.5
BD - Bottom Bracket Drops (mm) 62.5 62.5 62.5 62.5
HT - Head Tube Length (mm) 110 120 130 140
FL - Fork Length (mm) 506 506 506 506
R - Reach (mm) 404.5 417 434.5 452
S - Stack (mm) 614.5 624 633 642.5
WB - Wheel Base (mm) 1143 1160 1181 1202
Sykkelramme Geometri Bilde
Number Item Number Name Info Pieces Torque NM
1 2300005272 SCREW 1
2 2311005101 DROPOUT DH-057  see page 452 1
3 2300010950 SCREW 2 4
4 2258001133 CABLE GUIDE 1
5 2298002501 SCREW 1 5
6 2300012101 SCREW 3 12
7 2300012112 SCREW 3 12
8 2298011283 SCREW 5 5
9 2143003600 PLUG 1
10 2161001303 CABLE GUIDE 1
11 2300014857 SCREW 1 5
12 2161001314 COVER MOUNT 1
13 2161001660 ENERGY GUARD 1
14 2300011412 SCREW 4 4
15 2143003611 PLUG 1
17 SMART ENTRY see page 450
18 2258004471 CABLE GUIDE 1
19 2258004943 CABLE GUIDE 1

Noen ganger kan det skje spesifikasjonsendringer for å unngå større forsinkelser på produksjons- og leveringstider.

Vær oppmerksom på at disse endringene kanskje ikke alltid gjenspeiles på produktsider og bilder.



Highlights

HFS-hydroforming Prolite 66 triple butted aluminium 29er hardtail frame with integrated battery technology, heavily sloping top tube and a sporty yet comfortable geometry. ‘Smart Entry’ cable routing for rattle free running. E8000 and E7000 frame version come with casting motor bracket creating an integrated appearance of the motor into the frame as well as provides an extremely strong connection between frame and motor. Comes with integrated fixings for mudguards and side stand. Multiple fixing positions for water bottles and accessories.

The eBIG.TOUR EQ is rolling on 29er wheels which have fantastic ‘rolling over obstacles’ behaviour. As standard, it comes equipped with 2.2" wide tyres which offer plenty of grip and comfort. If no fenders are fitted, the tyres can go up to 2.35" improving the off-road riding characteristics even further.

A two-component battery cover, which offers the perfect protection for the internal battery of these models. The softer (outer) layer reduces noises, seals the downtube perfectly and absorbs hits from trail debris easily, while the harder (inner) layer ensures that the battery does not get damaged and gives it the structural shape.

The eBIG.TOUR EQ frame offers the possibility to fit a water bottle or further accessories like a lock or pump in two different positions. One is on the top of the down tube, while a second is below the top tube. This gives the rider, besides the possibility to mount bottle cages, the option to mount for example a folding-lock or pump bracket.

The system weight of a bike is the combined weight of bike, rider and additional luggage. The allowed system weight is 140 kg. As an e-bike is already heavier than a regular bike, and as it also makes it easier to transport larger amounts of luggage, it is imperative to certify a higher overall system weight. All MERIDA e-bikes, as well as all used componentry, go through a rigorous and e-bike specific testing schedule which mimics the higher forces and strains to guarantee the rider the highest level of safety.

100 mm fjæring foran gir masse komfort, og du har rikelige reserver når du velger en mer off road-preget rute hjem. De ultimate E-MTB-ene inspirerer deg til å sykle utenfor de oppkjørte stiene når det er mulig.

E8000-batteriet er perfekt integrert i det hydroformede underrøret og leverer imponerende 500 Wh til turen hjem – det perfektet aggregatet for den nye E7000-motoren, som imponerer pendlere og sportssyklister med sin perfekt balanserte effektlevering. Til den mer ytelsesorienterte syklisten tilbyr vi også et komplett E8000-system.

Teknologi

Back to overview

PROLITE 66 TRIPLE BUTTED ALUMINUM

Vår velprøvde kvalitets-aluminium (6066) er ekstremt lett og robust. Ved å bruke trippelreduserte rør (rør med tre forskjellige veggtykkelser) og hydroforming-teknologi, kan vi tilpasse aluminiumsrørene for å oppnå best stivhet/vekt-forhold.

Watch Video
Back to overview

HFS - HYDRO FORMING SYSTEM

Rørene settes inn i negative former og en varm løsning med vann og olje presses gjennom under trykk, slik at rørene inntar komplekse former.

Watch Video
Back to overview

X-TAPER HEADTUBE

Ved å bruke et konisk styrerør med 1 1/8"-lager i toppen og 1 1/4" eller 1 1/2" i bunnen, oppnår vi overlegen stivhet og presis og tillitsskapende styring.

Watch Video
Back to overview

SMOOTH WELDING

Doble sveisestrenger som gir rammen et stilrent utseende. Ved første øyekast ser den ut som en karbonramme.

Watch Video
Back to overview

SMART ENTRY

Kabler, hylser og bremseslanger er stramt festet og lager ikke ulyd. Alle innganger er fullstendig ombyttbare for å håndtere Di2, hydraulikkslanger, bremsewire og girwirehylser osv.

Watch Video
Back to overview

DI2 READY

Sykler/rammer med symbolet Di2 Ready er klargjort for montering av Di2-teknologi med batterifeste i setepinnen eller i gaffelens kronerør.

Watch Video
Back to overview

F-MOUNT

Sykler som er utstyrt med F-feste har integrerte festepunkter for skjermer (noen sykler må ha modellspesifikke skjermer), og det gjør monteringen rask, enkel.

Watch Video
Back to overview

K-MOUNT DROP-OUT

Integrert feste på kjedestag som passer til MERIDA støtte (og andre støtter på markedet).

Watch Video
Back to overview

C-MOUNT

Sykler som er utstyrt med C-feste har et allerede integrert festepunktet for bagasjebrett bak (noen sykler må ha modellspesifikke bagasjebrett bak), og det gjør monteringen rask, enkel og pålitelig.

Watch Video
Back to overview

CASTING MOTOR BRACKET

Avansert formgivning, som kun er mulig takket være vår støpeteknologi, skaper et integrert uttrykk og en ekstremt sterk sammenføyning mellom elsykkelens motor og ramme, noe som gir bedre ytelser og pålitelighet.

Watch Video
Back to overview

ENERGY GUARD

To-komponent batterideksel som gir perfekt beskyttelse for batteriet. Det mykere (ytre) laget reduserer støy, forsegler underrøret perfekt og absorberer effektivt støt og steinsprut, mens det hardere (indre) laget sørger for at batteriet ikke blir skadd og sørger for en strukturell form. Alle viktige deler som gummistropp og O-ringer for perfekt tilpasning kan skiftes ut.



Watch Video
